原理:

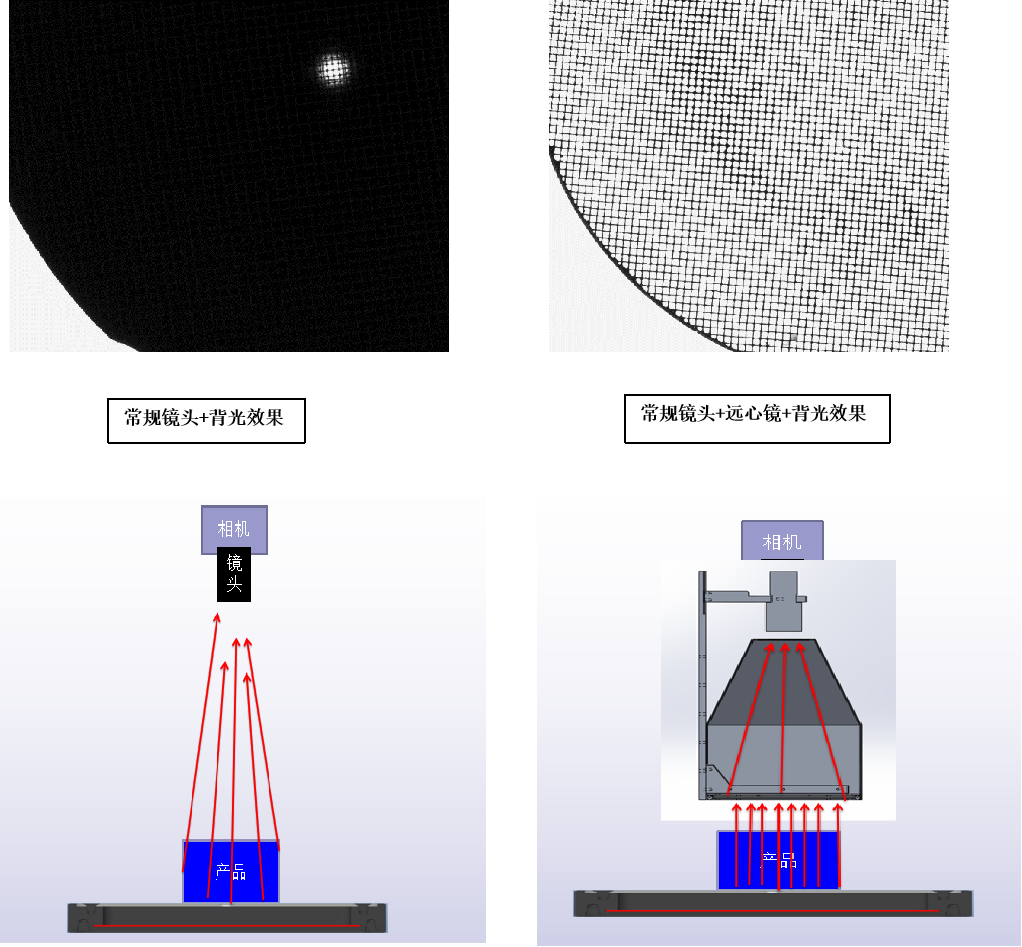

例如光源照在細小的圓孔時,由于孔比較小,光源經過穿過時,已經有很大一部分光消散掉了,使我們看不到清晰圖像。需要使用菲尼爾透鏡使成像光線能夠穿透深孔。使成像清晰可見。
創視自動化基于市場需求,本著真正為客戶解決問題的服務思想,針對此類的檢測難題,研發設計了遠心鏡模組。遠心鏡模組更加便宜,價格是絕對的優勢。同時效果不差,更加方便,更易組合。視野調整更加簡單便捷。
特點:
類遠心平行光路,減少畸變,可以配合FA鏡頭檢測一些大尺寸的多孔產品。
成像光線可穿透深孔。
大視野性價比高(相對遠心鏡頭),在一些要求沒那么高的通孔檢測更具優勢。
應用:

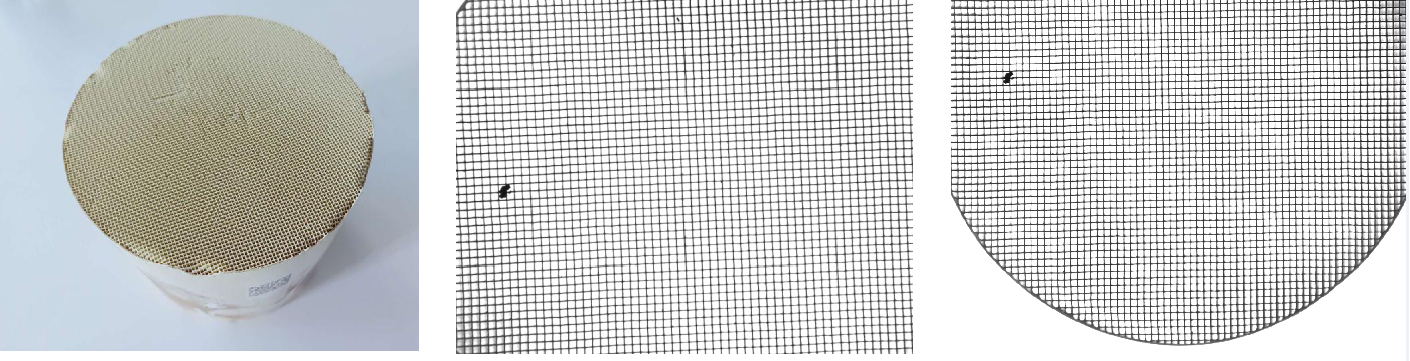

濾芯通孔檢測
深孔通孔堵塞檢測
低要求有落差位置度測量
★應用案例
