原理:
投影結構光是針對粗糙面凹凸檢測而專門設計的一款光源,有多種不同顏色可供選擇,投影區域面積可通過更換不同的2/3”鏡頭實現輕松調整。
投影結構光通過投影出有固定規律的圖案到產品上,通過檢測圖案的變形來實現缺陷檢測、弧面產品變形檢測、產品3D輪廓檢測。
柵格片可以根據要求為客戶提供定制圖案,必須提交標有精確幾何信息的圖案
可提供更細的線條,更清晰的邊緣和更均勻的照明,圖案精度3um以上
投影區域與圖案具有相同縱橫比,投影區域尺寸取決于所選投影鏡頭的光學放大倍率,投影精度同時取決于圖案加工精度和鏡頭畸變。
特點:
1、投影結構光源需配合鏡頭使用
2、光柵圖案可定制
3、光照均勻
4、條紋精度3um以上
5、可匹配2/3"鏡頭使用
應用:
粗糙產品表面凹凸檢測
食品藥品包裝缺料檢測
粗糙產品輪廓度檢測

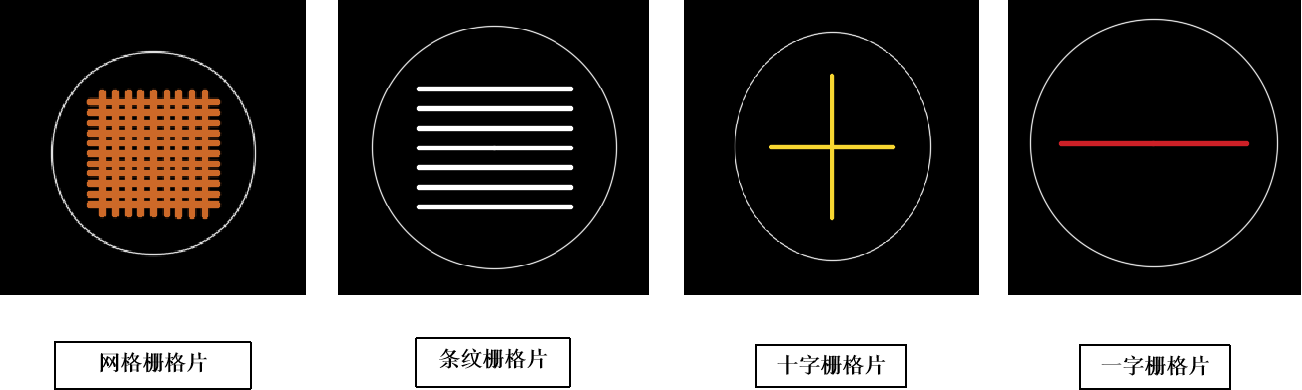

★柵格片可更換,有常規片也有定制。有一字柵格片、十字柵格片、條紋柵格片、網格柵格片、環形柵格片等

★應用案例
