| 光源型號 | 重量 | WZT |
| CSD-9090 | 215g | 0.85W |
原理：
此光學模組采用6片雙鏡組光學設計，通過兩個鏡片組的配合，可以實現與圓孔軸心偏30度的六面成像，通過一次拍攝可以得到6個方向的效果圖。另外集成了特殊的光源照明設計能使效果圖均勻無光斑。
特點：
雙鏡組設計、體積更小，只有同行單鏡組設計的1/10體積及重量；
應用：
6面成像，效率更高；
工作距離10-15mm，產品無需升降；
可結合鏡頭定制卡座，安裝方式更自由；
可配合遠心鏡頭及FA鏡頭使用；
可拍攝1.2倍孔徑的有效深度；
可根據需求定制4、6、8視角，1.5mm~10mm的內孔或者外壁；
結構小巧，1mm~4mm,5mm~10mm規格的模組外徑只有55mm；
精度范圍：0.007-0.016

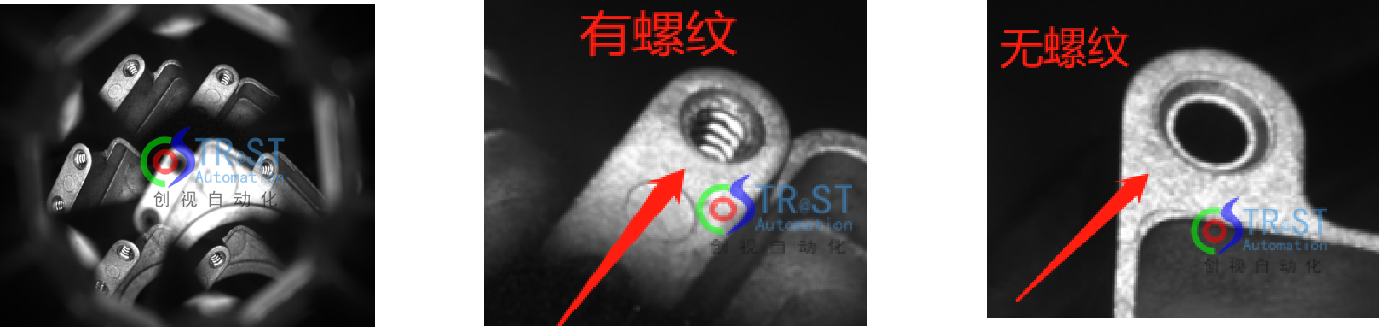

★應用案例-螺紋有無

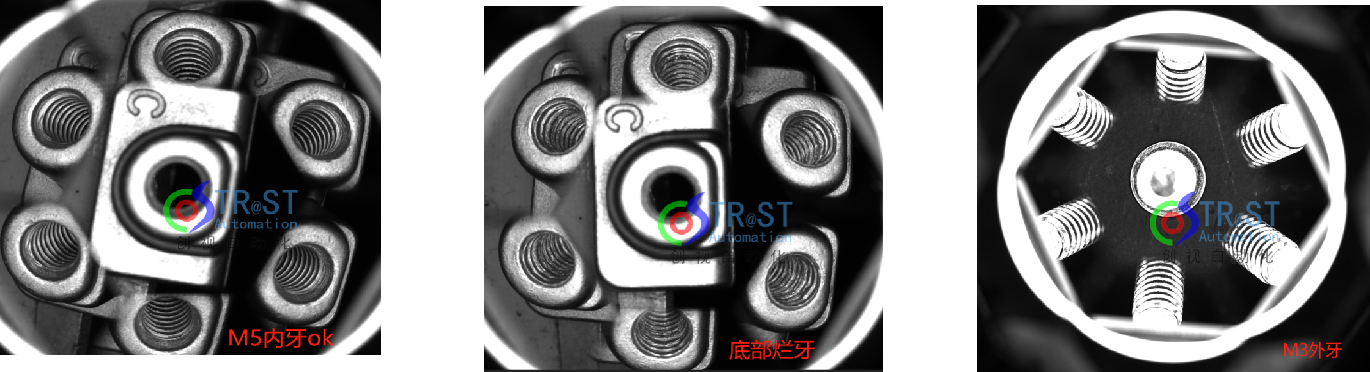

★應用案例-螺紋是否爛牙外牙

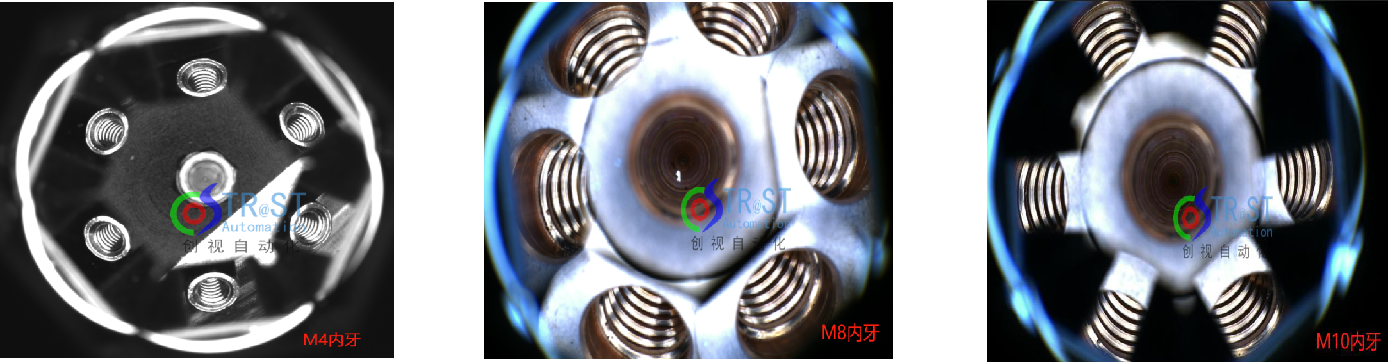

★應用案例-螺紋不同規格內牙
