基于機器視覺的礦石傳送帶智能異物檢測系統
一、概述
產品名稱：礦石傳送帶智能異物檢測設備
型 號：SJ-DB-ZT-01-03
該產品主要針對各行業傳送帶輸送物料而設計開發。主要解決二個問題，一是傳輸帶輸送的物料中存在的雜物，二是皮帶運輸中的不合格品。保證生產、提高生產效率等問題；適用于傳送帶運行速度為不大于3.5m/s。
通過操作工肉眼現場觀察或視頻畫面來避免類似問題難度大、概率低，現在通過機器視覺及上位軟件實時采集分析，發現問題及時報警。將損失降到低，用少的成本解決問題來保證生產。
設備適應性強可適應高海拔、大溫差、粉塵等惡劣環境。

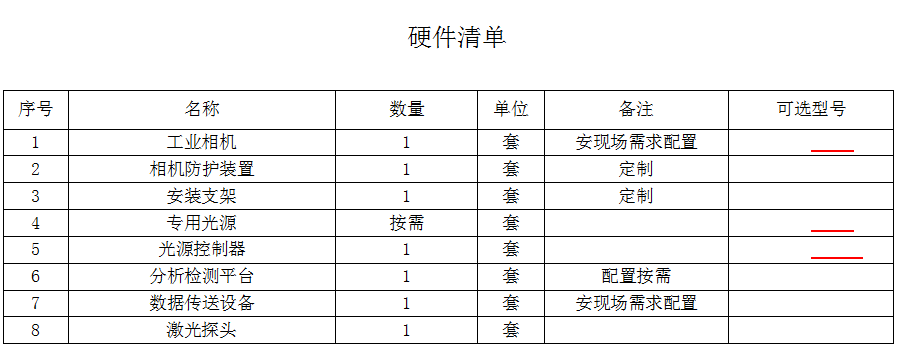

二、軟、硬件清單
三、礦區應用舉例

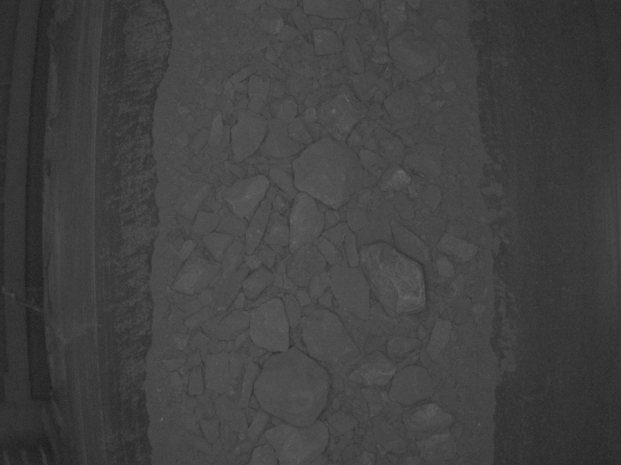

1、通過上位計算機監測皮帶上廢鋼鐵、大塊礦石。在傳送帶運輸?shù)V石的過程中，機器視覺系統中的工業相機安裝在皮帶的正上方，相機通過軟件控制實時采集傳送帶上的物料圖片，保證傳送帶以2.2m/s運行的前提下不會出現漏檢畫面，同時視覺檢測軟件對相機所拍攝的圖片實時快速地進行分析，準確地判斷出傳送帶上是否存在較大異物（大塊尺寸>500mm*500mm）、廢鋼鐵、異常情況等，并將檢測結果進行輸出報警停機。下圖為皮帶監測畫面，圖片顯示畫面為正常畫面。

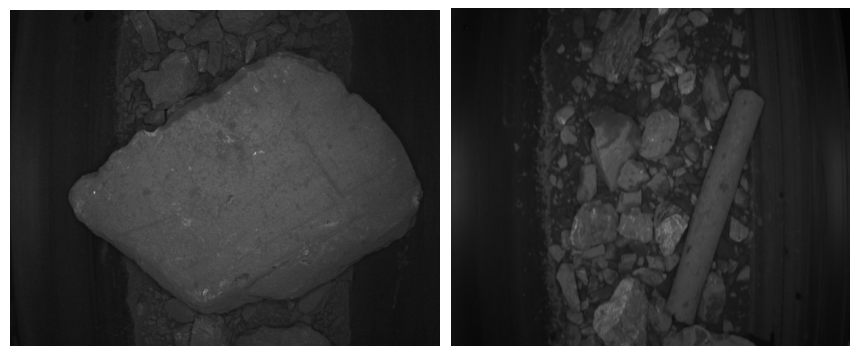

大塊礦石、廢鋼鐵畫面：
四、檢測軟件訓練過程：
將正常照片和異常照片提前錄入系統，系統將采集傳送帶運輸實時圖像與提前錄入照片進行對比，系統軟件識別，區分是否異常，判斷異常后輸出報警信號。系統檢測準確率取決于提前錄入照片的數量與工況環境。金屬準確率可達到95%以上。大塊礦石檢測率可達到90%以上。下圖為軟件運行界面。
